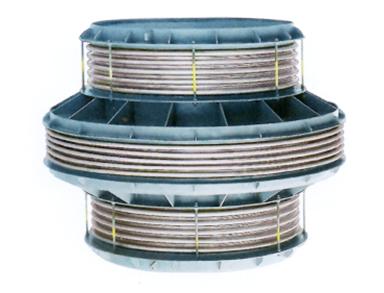

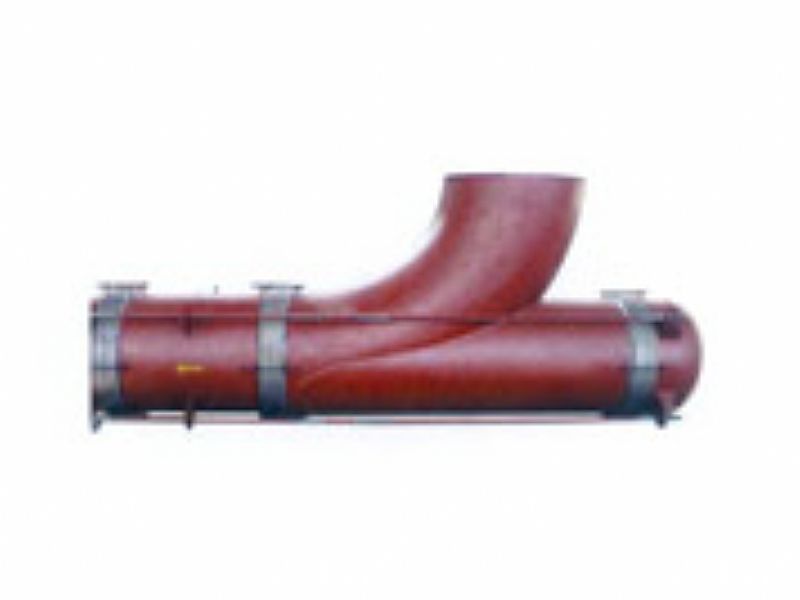

直管壓力平衡型波紋膨脹節
直管壓力平衡型波紋膨脹節
.jpg)
公稱壓力：（Mpa）0.25~1.0
公稱通徑：DN100~DN2500
直管壓力平衡型膨脹節的兩端各有一個工作波紋管，膨脹節通過受力構件（大桿或舌管）來承受內壓推力，因此管系只需中間固定支架。
直管壓力平衡型膨脹節只能吸收軸向位移。
序 | 規格 | 軸向 | 軸向 | 接口尺寸 | 徑向外形尺寸上限 | 產品長度 | 壓力等級 |
1 | JZYP200-J | 42-80 | 560-320 | φ219×6 | 700 | 1560-1960 | 0.25-1.6 |
2 | JZYP250-J | 42-80 | 594-384 | φ273×8 | 760 | 1560-1960 | 0.25-1.6 |
3 | JZYP300-J | 56-96 | 830-516 | φ325×8 | 820 | 1650-2200 | 0.25-1.6 |
4 | JZYP350-J | 56-96 | 847-560 | φ377×8 | 880 | 1650-2200 | 0.25-1.6 |
5 | JZYP400-J | 68-106 | 916-612 | φ426×10 | 940 | 2000-2800 | 0.25-1.6 |
6 | JZYP450-J | 68-106 | 823-941 | φ478×10 | 1050 | 2000-2800 | 0.25-1.6 |
7 | JZYP500-J | 68-106 | 934-585 | φ529×10 | 1140 | 2000-2800 | 0.25-1.6 |
8 | JZYP600-J | 76-112 | 1321-943 | φ630×10 | 1240 | 2100-3100 | 0.25-1.6 |
9 | JZYP700-J | 76-112 | 2141-1162 | φ720×10 | 1340 | 2100-3100 | 0.25-1.6 |
10 | JZYP800-J | 88-120 | 1778-1043 | φ820×12 | 1440 | 2100-3100 | 0.25-1.6 |
11 | JZYP900-J | 88-126 | 1643-947 | φ920×12 | 1600 | 2100-3200 | 0.25-1.6 |
12 | JZYP1000-J | 88-126 | 1724-1097 | 1020×12 | 1800 | 2100-3200 | 0.25-1.6 |
